Grundlegende Informationen.
Modell Nr.
LC1-D
.Schütz-Nr.
3P+Schließer+öffner
.Schützstrom
40A bis 65a
Transportpaket
Standard Package
Spezifikation
CE
Warenzeichen
kasan, other
Herkunft
Zhejiang China (Mainland)
Produktionskapazität
50000PCS/Month

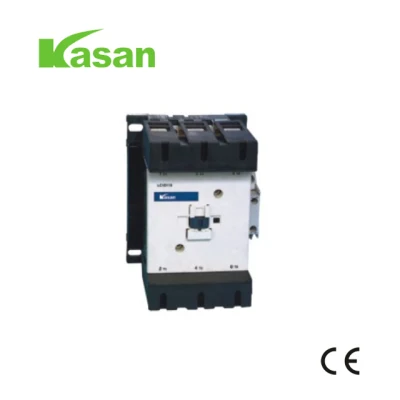

Produktbeschreibung
Anwendung:
Die AC-Schütze der Serie LC1-D (neu) sind für die Ausrüstung von 50/60Hz, ausgelegt
Isolationsspannung bis 1.000V, Nennbetriebsstrom 9 - 330A und darunter
AC-3-Dienst. Es wird hauptsächlich zum Herstellen oder zum Brechen elektrischer Schaltkreise auf einem langen verwendet
Distanz; Häufiges Starten, Anhalten und Steuern von Wechselstrommotoren. Es wird in verwendet
Kombination mit thermischem Relais, um einen magnetischen Motorstarter zu bilden. Diese Produkte
Werden nach dem Standard IEC60947-4-1 hergestellt.
SPEZIFIKATION
Typ | LC1-D09 | LC1-D12 | LC1-D18 | LC1-D25 | LC1-D32 | |
| Nennarbeitsstrom (A) | AC3 | 9 | 12 | 18 | 25 | 32 |
| AC4 | 3, 5 | 5 | 7, 7 | 8, 5 | 12 | |
| AC3 Kapazität des Phase 3 Eichhörnchen-Käfig-Motors AC3(KW) | 220/230V | 2, 2 | 3 | 4 | 5, 5 | 7, 5 |
| 380/400V | 4 | 5, 5 | 7, 5 | 11 | 15 | |
| 415V | 4 | 5, 5 | 9 | 11 | 15 | |
| 440V | 4 | 5, 5 | 9 | 11 | 15 | |
| 500V | 5, 5 | 7, 5 | 10 | 15 | 18, 5 | |
| 660/690V | 5, 5 | 7, 5 | 10 | 15 | 18, 5 | |
Nennwärmestrom (A) | 20 | 20 | 32 | 40 | 50 | |
| Elektrische Lebensdauer | AC4×104 | 20 | 20-15 | 20-7 | 15-7 | 15-7 |
| AC3×106 | 2 | 2 | 2 | 2 | 2 | |
Mechanische Lebensdauer×106 | 20 | 20 | 20 | 20 | 20 | |
Nummer der Kontakte | 3P+NEIN | |||||
3P+ÖFFNER | ||||||
Typ | LC1-D40 | LC1-D50 | LC1-D65 | LC1-D80 | LC1-D95 | |
Nennarbeitsstrom (A) | AC3 | 40 | 50 | 65 | 80 | 95 |
AC4 | 18, 5 | 24 | 28 | 37 | 44 | |
AC3 Kapazität des Phase 3 Eichhörnchen-Käfig-Motors AC3(KW) | 220/230V | 11 | 15 | 18, 5 | 22 | 25 |
380/400V | 18, 5 | 22 | 30 | 37 | 45 | |
415V | 22 | 25 | 37 | 45 | 45 | |
440V | 22 | 30 | 37 | 45 | 45 | |
500V | 22 | 30 | 37 | 55 | 55 | |
660/690V | 30 | 33 | 37 | 45 | 45 | |
Nennwärmestrom (A) | 60 | 80 | 80 | 125 | 125 | |
Elektrische Lebensdauer | AC4×104 | 10-7 | 7 | 7-6 | 7-5 | 7-5 |
AC3×106 | 2 | 2 | 1, 6 | 1, 6 | 1, 6 | |
Mechanische Lebensdauer×106 | 20 | 20 | 20 | 20 | 20 | |
Nummer der Kontakte | 3P+SCHLIESSER+ÖFFNER | |||||
UMRISS UND BEFESTIGUNGSGRÖSSEN
Umrisse und Umrisse von KLC1-115-330 Schützen werden wie folgt dargestellt:
Typ | A | B | C | B1 | P | F | S | Q1 | M | H | L | φ | Ga | Ha |
| LC1-115 | 167 | 163 | 172 | 137 | 37 | 70 | 20 | 60 | 147 | 124 | 107 | M6 | 80 | 110 |
| LC1-150 | 167 | 171 | 172 | 137 | 40 | 70 | 20 | 57, 5 | 150 | 124 | 107 | M8 | ||
| LC1-185 | 171 | 174 | 183 | 137 | 40 | 71 | 20 | 59, 5 | 154 | 127 | 113, 5 | M8 | ||
| LC1-225 | 171 | 197 | 183 | 137 | 48 | 71 | 25 | 51, 5 | 172 | 127 | 113, 5 | M10 | ||
| LC1-265 | 204 | 203 | 215 | 145 | 48 | 87 | 25 | 66, 5 | 178 | 147 | 141 | M10 | 96 | |
| LC1-330 | 213 | 206 | 220 | 145 | 48 | 91 | 25 | 74 | 181 | 181 | 145 | M10 |
